Псаров С.А. Термодинамика и теплопередача Хабаровск ТОГУ 2008-2013
3.16 Смесь, состоящая из М1 киломолей азота и М2 киломолей кислорода с начальными параметрами р1=1 МПа и Т1=1000 К, расширяется до давления р2. Расширение может осуществляться по изотерме, адиабате и политропе с показателем n. Определить газовую постоянную смеси, ее массу и начальный объем, конечные параметры смеси, работу расширения, теплоту, участвующую в процессе, изменение внутренней энергии, энтальпии и энтропии. Дать сводную таблицу результатов и анализ ее. Показать процессы в pυ и Ts — диаграммах. Данные необходимые для решения задачи, выбрать из табл. 26.

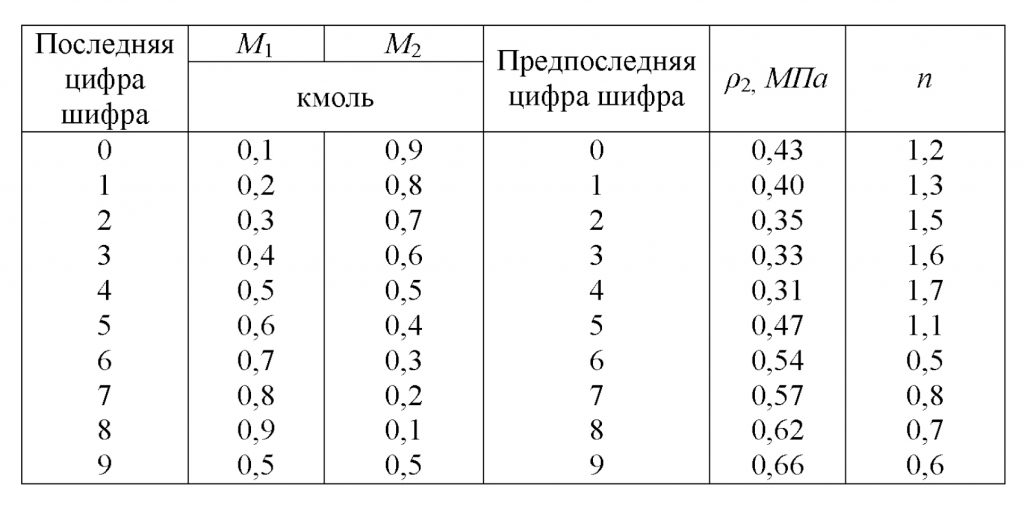

Таблица 26
| Вариант | М1 | М2 | р2, МПа | n |
| кмоль | ||||
| 00 | 0,1 | 0,9 | 0,43 | 1,2 |
Указание. Показатель адиабаты, а следовательно, и теплоемкости ср и сυ следует принять постоянным, не зависящим от температуры
Ответить на вопрос: как зависит работа расширения от показателя политропы n и почему?
Варианты задачи: 01, 02, 03, 04, 05, 06, 07, 08, 09, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50, 51, 52, 53, 54, 55, 56, 57, 58, 59, 60, 61, 62, 63, 64, 65, 66, 67, 68, 69, 70, 71, 72, 73, 74, 75, 76, 77, 78, 79, 80, 81, 82, 83, 84, 85, 86, 87, 88, 89, 90, 91, 92, 93, 94, 95, 96, 97, 98, 99.
ВУЗ: ТОГУ
13.13 1 кг водяного пара с начальным давлением р1 и степенью сухости х1 изотермически расширяется; при этом к нему подводится теплота q. Определить, пользуясь hs — диаграммой, параметры конечного состояния пара, работу расширения, изменение внутренней энергии, энтальпии, энтропии. Решить также задачу, если расширение происходит изобарно. Изобразить процессы в pυ-, Ts- и hs — диаграммах. Исходные данные, необходимые для решения задачи, выбрать из таблицы 27.
Ответить на вопросы: в каком процессе (t=const или p=const) при заданных x1, p1 и q работа будет больше и за счет чего? Упростятся ли расчеты процессов t=const или p=const, если конечная точка попадает в область влажного пара?

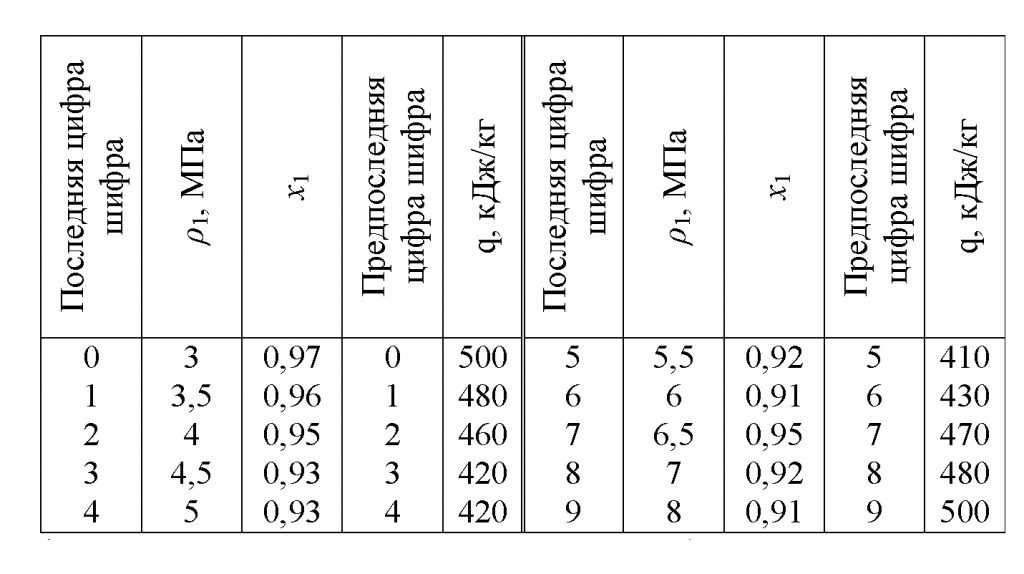

Таблица 27
| Вариант | р1 | х1 | q, кДж/кг |
| 00 | 3 | 0,97 | 500 |
h-s — диаграмма водяного пара с рассчитанными процессами прилагается к задаче
Варианты задачи: 01, 02, 03, 04, 05, 06, 07, 08, 09, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50, 51, 52, 53, 54, 55, 56, 57, 58, 59, 60, 61, 62, 63, 64, 65, 66, 67, 68, 69, 70, 71, 72, 73, 74, 75, 76, 77, 78, 79, 80, 81, 82, 83, 84, 85, 86, 87, 88, 89, 90, 91, 92, 93, 94, 95, 96, 97, 98, 99.
ВУЗ: ТОГУ
19.4 Расход газа в поршневом одноступенчатом компрессоре составляет V1 при давлении р1=0,1 МПа и температуре t1. При сжатии температура газа повышается на 200ºC. Сжатие происходит по политропе с показателем n. Определить конечное давление, работу сжатия и работу привода компрессора, количество отведенной теплоты (в киловаттах), а также теоретическую мощность привода компрессора. Исходные данные, необходимые для решения задачи, выбрать из табл. 28.
Таблица 28
| Вариант | V1, м3/мин | t1, ºC | Газ | n |
| 00 | 20 | 0 | Воздух | 1,35 |
Указание. При расчете принять: k=cp/cυ=const≠f(t)
Ответить на вопросы: Как влияет показатель политропы на конечное давление при выбранном давлении p1 и фиксированных t1 и t2 (ответ иллюстрируйте в Ts — диаграмме)?
Чем ограничивается p2 в реальном компрессоре (кроме ограничения по максимальном допустимой конечной температуре)?
Варианты задачи: 01, 02, 03, 04, 05, 06, 07, 08, 09, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50, 51, 52, 53, 54, 55, 56, 57, 58, 59, 60, 61, 62, 63, 64, 65, 66, 67, 68, 69, 70, 71, 72, 73, 74, 75, 76, 77, 78, 79, 80, 81, 82, 83, 84, 85, 86, 87, 88, 89, 90, 91, 92, 93, 94, 95, 96, 97, 98, 99.
27.39 Определить потребную поверхность рекуперативного теплообменника, в котором вода нагревается горячими газами. Расчет произвести для прямоточной и противоточной схемы. Значения температур газа t′1 и t″1, воды t′2 и t″2, расхода воды M и коэффициента теплопередачи K выбрать из табл. 29.

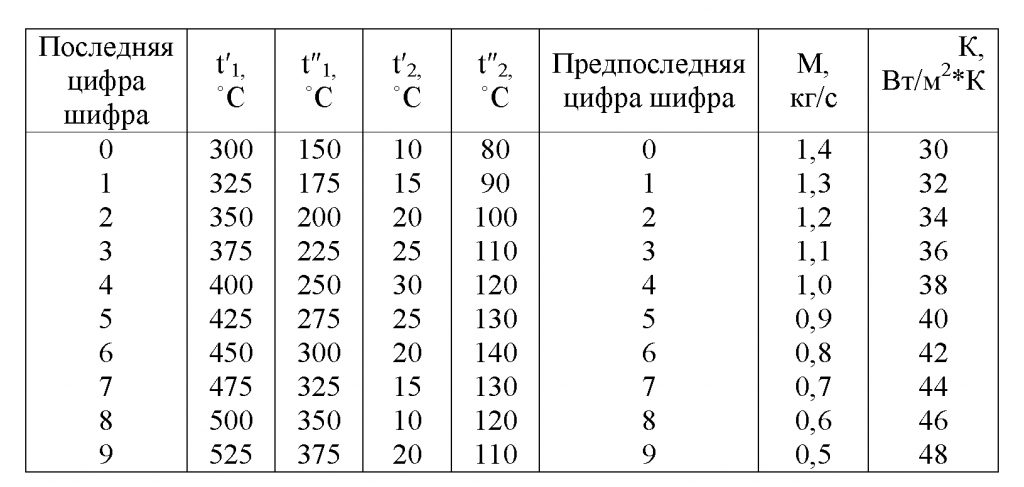

Таблица 29
| Вариант | t′1,
ºС |
t″1,
ºС |
t′2,
ºС |
t″2,
ºС |
М,
кг/с |
К,
Вт/(м2·К) |
| 00 | 300 | 150 | 10 | 80 | 1,4 | 30 |
Какая из схем теплообменников (прямоточная или противоточная) имеет меньшую поверхность и почему? С какой стороны стенки необходимо ставить ребра, чтобы заметно увеличить теплопередачу?
Варианты задачи: 01, 02, 03, 04, 05, 06, 07, 08, 09, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50, 51, 52, 53, 54, 55, 56, 57, 58, 59, 60, 61, 62, 63, 64, 65, 66, 67, 68, 69, 70, 71, 72, 73, 74, 75, 76, 77, 78, 79, 80, 81, 82, 83, 84, 85, 86, 87, 88, 89, 90, 91, 92, 93, 94, 95, 96, 97, 98, 99.
ВУЗ: ТОГУ
16.67 Определить индикаторную мощность Ni двухтактного двигателя внутреннего сгорания по его конструктивным параметрам и среднему индикаторному давлению. Значения диаметра цилиндра двигателя D, ход поршня s, угловую скорость коленчатого вала ω, число цилиндров z и среднее индикаторное давление pi выбрать из табл. 30.

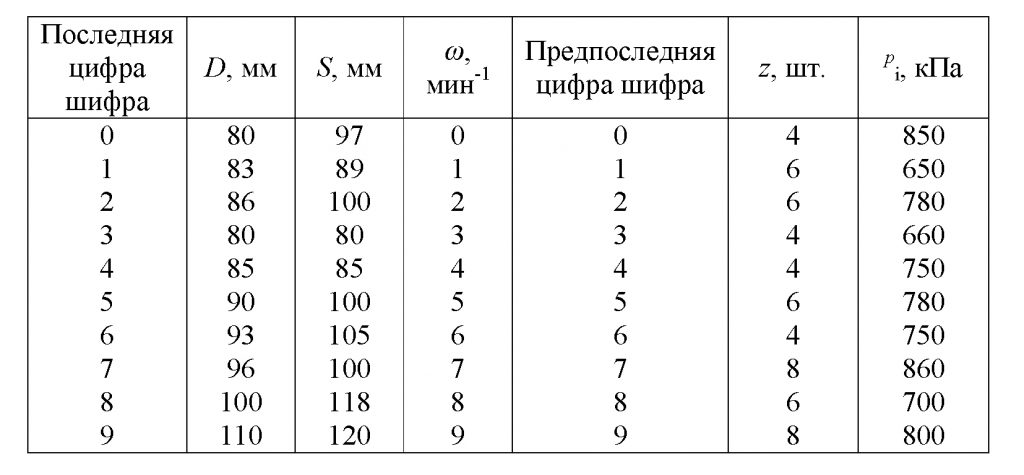

Таблица 30
| Вариант | D, мм | S, мм | ω,мин-1 | z, шт | pi, кПа |
| 00 | 80 | 97 | 0 | 4 | 850 |
Чем отличаются процессы приготовления горючей смеси и ее воспламенения в карбюраторных и дизельных двигателях?
Варианты задачи: 01, 02, 03, 04, 05, 06, 07, 08, 09, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50, 51, 52, 53, 54, 55, 56, 57, 58, 59, 60, 61, 62, 63, 64, 65, 66, 67, 68, 69, 70, 71, 72, 73, 74, 75, 76, 77, 78, 79, 80, 81, 82, 83, 84, 85, 86, 87, 88, 89, 90, 91, 92, 93, 94, 95, 96, 97, 98, 99.
Методические указания 2008-го года.pdf
ВУЗ: ТОГУ
16.167 Определить индикаторную мощность Ni двухтактного двигателя внутреннего сгорания по его конструктивным параметрам и среднему индикаторному давлению. Значения диаметра цилиндра двигателя D, ход поршня s, угловую скорость коленчатого вала ω, число цилиндров z и среднее индикаторное давление pi выбрать из табл. 30.

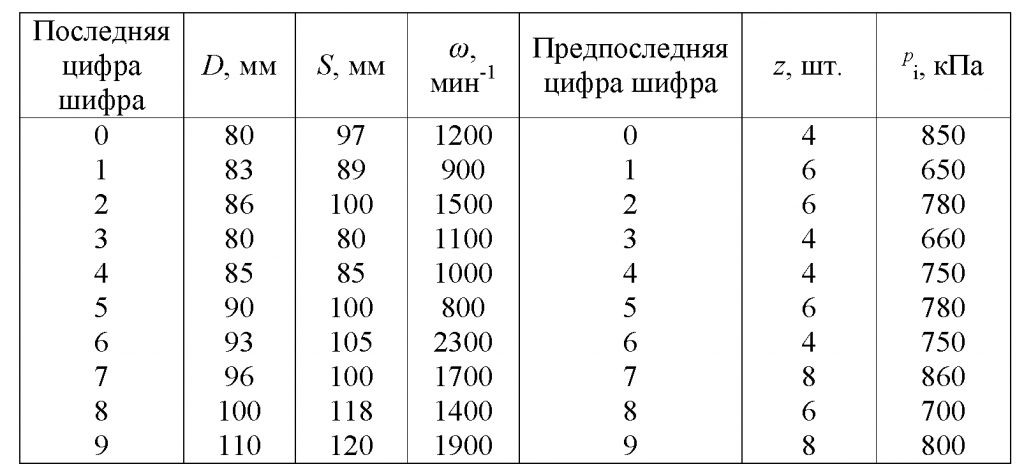

Таблица 30
| Вариант | D, мм | S, мм | ω,мин-1 | z, шт | pi, кПа |
| 00 | 80 | 97 | 1200 | 4 | 850 |
Чем отличаются процессы приготовления горючей смеси и ее воспламенения в карбюраторных и дизельных двигателях?
Варианты задачи: 01, 02, 03, 04, 05, 06, 07, 08, 09, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50, 51, 52, 53, 54, 55, 56, 57, 58, 59, 60, 61, 62, 63, 64, 65, 66, 67, 68, 69, 70, 71, 72, 73, 74, 75, 76, 77, 78, 79, 80, 81, 82, 83, 84, 85, 86, 87, 88, 89, 90, 91, 92, 93, 94, 95, 96, 97, 98, 99.
Методические указания 2013-го года.pdf
ВУЗ: ТОГУ
