13.34 (Вариант 03) В приводах многих машин (прессах, бульдозерах, скреперах подъемниках, станках) применяется схема гидропривода, изображенная на рисунке:В приводах многих машин (прессах, бульдозерах, скреперах подъемниках, станках) применяется схема гидропривода, изображенная на рисунке: Гидропривод состоит из бака масляного Б, насоса Н, обратного клапана КО, гидрораспределителя Р, гидроцилиндров ГЦ, трубопроводов, предохранительного клапана КП, фильтра Ф. Значения усилия на штоке F, скорости перемещения рабочего органа (поршня) V, рабочего давления в гидроприводе p и длины трубопроводов l приведены в таблице 2. Для заданной гидросхемы необходимо: Рассчитать и выбрать стандартный гидроцилиндр; Рассчитать диаметр трубопровода; Подобрать стандартную аппаратуру: КО, Р, КП, Ф; Рассчитать потери давления в гидроприводе; Выбрать стандартный насос по результатам расчета.

Гидропривод состоит из бака масляного Б, насоса Н, обратного клапана КО, гидрораспределителя Р, гидроцилиндров ГЦ, трубопроводов, предохранительного клапана КП, фильтра Ф.

Значения усилия на штоке F, скорости перемещения рабочего органа (поршня) V, рабочего давления в гидроприводе p и длины трубопроводов  l приведены  в таблице 2.

Для заданной гидросхемы необходимо:

Рассчитать и выбрать стандартный гидроцилиндр;

Рассчитать диаметр трубопровода;

Подобрать стандартную аппаратуру: КО, Р, КП, Ф;

Рассчитать потери давления в гидроприводе;

Выбрать стандартный насос по результатам расчета.

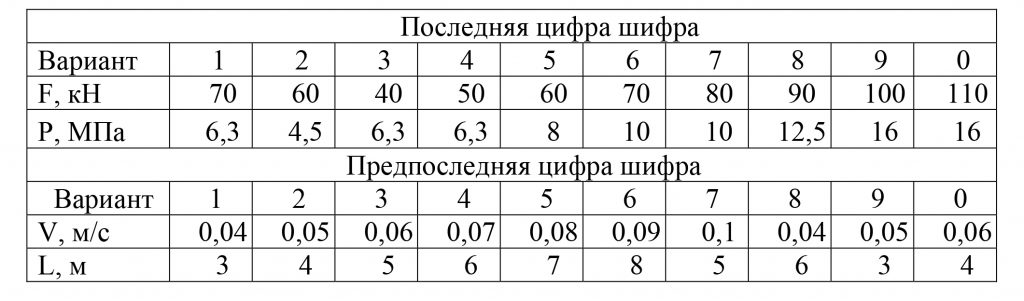

Таблица 2 – Исходные данные для расчета

F, кНр, МПаV, м/cL, м
406,30,064

Варианта задачи: 02, 0407, 1314, 15, 31, 3439, 40, 47, 49, 5051, 5253, 54, 6873, 85, 90.
