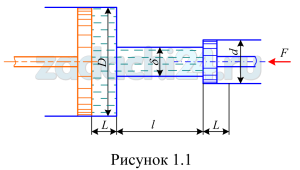

2.34 На рис.1.1 представлено начальное положение гидравлической системы дистанционного управления (рабочая жидкость между поршнями не сжата). При перемещении ведущего поршня (его диаметр D) вправо жидкость постепенно сжимается и давлений в ней повышается. Когда манометрическое давление рм достигает определенной величины, сила давления на ведомый поршень (его диаметр d) становится больше силы сопротивления F, приложенной к штоку ведомого поршня. С этого момента приходит в движение вправо ведомый поршень. Диаметр соединительной части δ, длина l.

Требуется определить диаметр ведущего поршня D, необходимый для того, чтобы при заданной величине силы F ход обоих поршней был один и тот же. Коэффициент объемного сжатия рабочей жидкости принять βW=0,0005 1/МПа.На рис.1.1 представлено начальное положение гидравлической системы дистанционного управления (рабочая жидкость между поршнями не сжата). При перемещении ведущего поршня (его диаметр D) вправо жидкость постепенно сжимается и давлений в ней повышается. Когда манометрическое давление рм достигает определенной величины, сила давления на ведомый поршень (его диаметр d) становится больше силы сопротивления F, приложенной к штоку ведомого поршня. С этого момента приходит в движение вправо ведомый поршень. Диаметр соединительной части δ, длина l. Требуется определить диаметр ведущего поршня D, необходимый для того, чтобы при заданной величине силы F ход обоих поршней был один и тот же. Коэффициент объемного сжатия рабочей жидкости принять βW=0,0005 1/МПа.

Таблица 1 — Исходные данные

Последняя цифра шифраd, ммL, ммδ, ммl, мF, кН
0406020530,2

Ответ: D=45 мм.

Пример оформления

Варианты задачи: 1, 2, 3, 4, 5, 6, 7, 8, 9.
